8. Humbucker Wiring
Cablaggio standard (variante in serie)
Per cablare in serie le due bobine di un humbucker a 4 fili (per il vero sound humbucker), occorre innanzitutto collegare e saldare l'estremità della prima bobina (B) con l’inizio della seconda (C). Le istruzioni di montaggio del pick-up indicano quale funzione sia attribuita a ciascuno dei quattro fili (vedi i codici colore)! Se la codifica ti sembra strana, non potrai fare altro che misurare, non dimenticare di isolare il punto di saldatura (nastro isolante o guaina termorestringente): se i punti di collegamento entrassero in contatto con altri elementi conduttori, potrebbero verificarsi complicazioni indesiderate. Collega quindi il polo “caldo” (A, spesso rosso, ma a volte anche nero o verde) al punto in cui era saldato il polo “caldo” del precedente pick-up. Ora prendi il cavo D e il cavo di massa non isolato, saldali entrambi a un punto con messa a terra, solitamente il retro di un alloggiamento del potenziometro, assicurandoti che il cavo di massa non entri in contatto con altri collegamenti conduttivi.

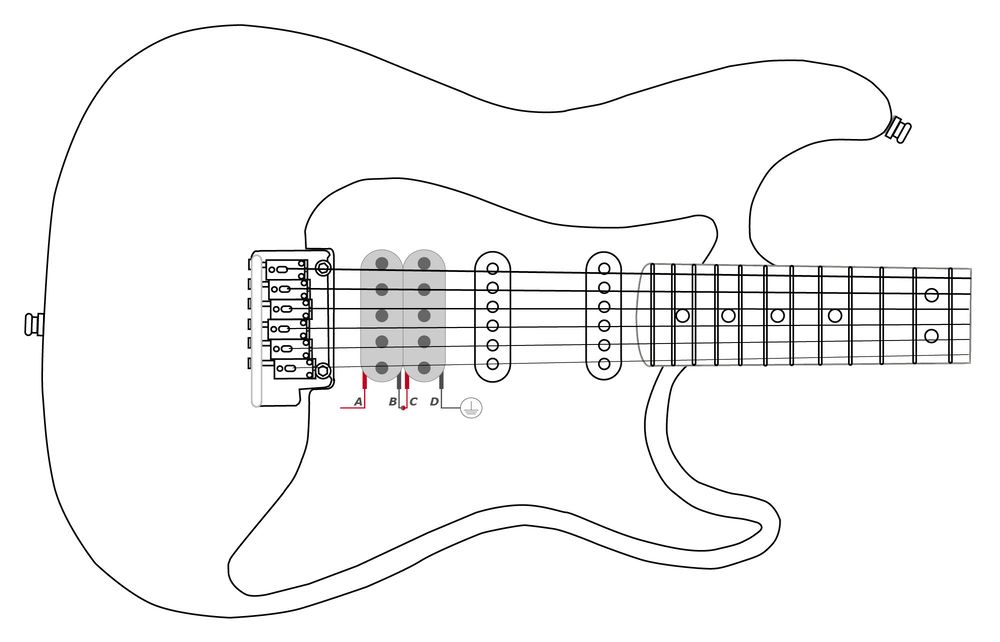

Cablaggio standard (variante in serie)
Involontariamente Out-of-phase?
Se, dopo aver installato il nuovo humbucker su uno strumento dotato di due pick-up a doppia bobina, il suono è fuori fase all’utilizzo contemporaneo degli stessi (con conseguente suono debole e poco udibile), dovrai invertire la fase di uno dei due humbucker, non importa quale poiché non ha alcun effetto sul suono! E non preoccuparti: si tratta di un inconveniente del tutto normale e molto facile da risolvere, basta scambiare i cavi A e B di uno dei due pick-up humbucker. Tutto qui!
Come faccio a capire se il pick-up è fuori fase?
Due pick-up collegati in fase tramite un interruttore hanno un suono normale, ovvero corposo e denso. Gli humbucker cablati fuori fase, invece, hanno un suono debole e nasale.
Una tale configurazione “assorbe” infatti molti bassi e medi.
Per spiegare l'effetto si usa spesso un esempio tratto dal mondo degli altoparlanti: trasmettendo simultaneamente un suono attraverso due diffusori “in fase”, il suono emesso sarà corposo e forte, il contrario darebbe un effetto molto diverso! La membrana di un altoparlante si muoverebbe in avanti mentre l’altra andrebbe in direzione opposta, restituendo un suono scarno e debole.
Cablaggio alternativo (variante in parallelo)
Le bobine di un humbucker possono tuttavia essere cablate in parallelo, ossia come se fossero due semplici bobine indipendenti. Il pick-up eroga un po' meno potenza (circa il 30%) e più alti, dando vita a un suono più chiaro e trasparente. Nonostante il collegamento in parallelo delle due bobine, l'effetto di compensazione del ronzio viene comunque mantenuto. Per collegare in parallelo le due bobine di un humbucker è necessario saldare i cavi A e C che insieme costituiranno il polo “caldo”. Collega poi B con D alla massa insieme al cavo di terra nudo (di solito il retro di un alloggiamento del potenziometro). Se in questa configurazione fosse necessario ruotare la fase del pick-up, dovresti scambiare le due coppie. A e C vengono collegati a terra, B e D diventano il polo “caldo”.

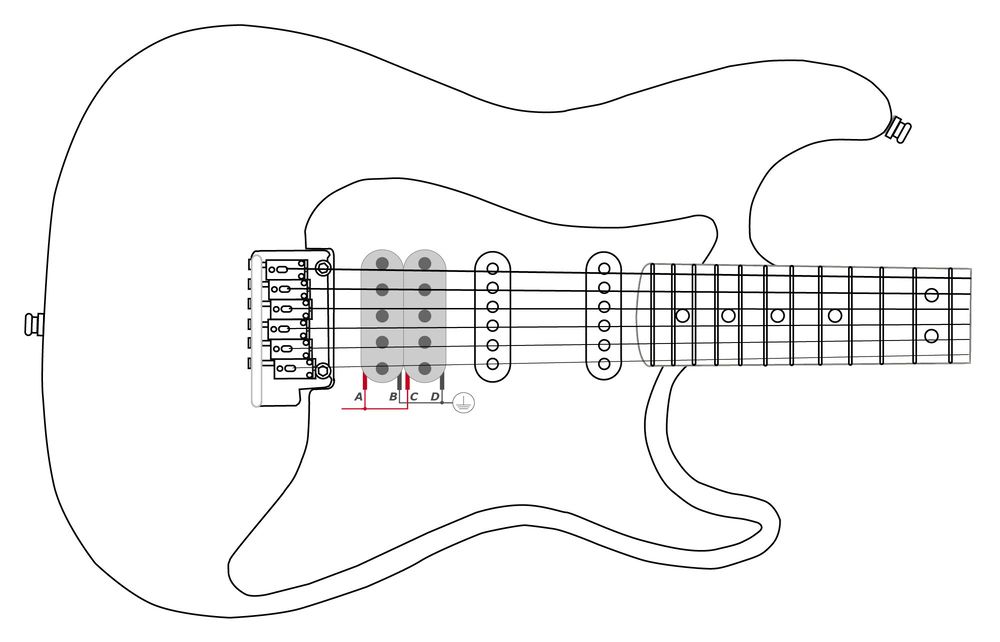

Cablaggio alternativo (variante in parallelo)
