6. Prese jack

Si distinguono tre varianti di prese jack.

Presa jack standard

Sulla maggior parte delle chitarre, il jack si inserisce in una semplice presa. Questa è montata su una piastrina la cui forma ed il posizionamento dipendono dal design della stessa chitarra: la presa jack è montata sulla piastrina con un dado e una rondella.

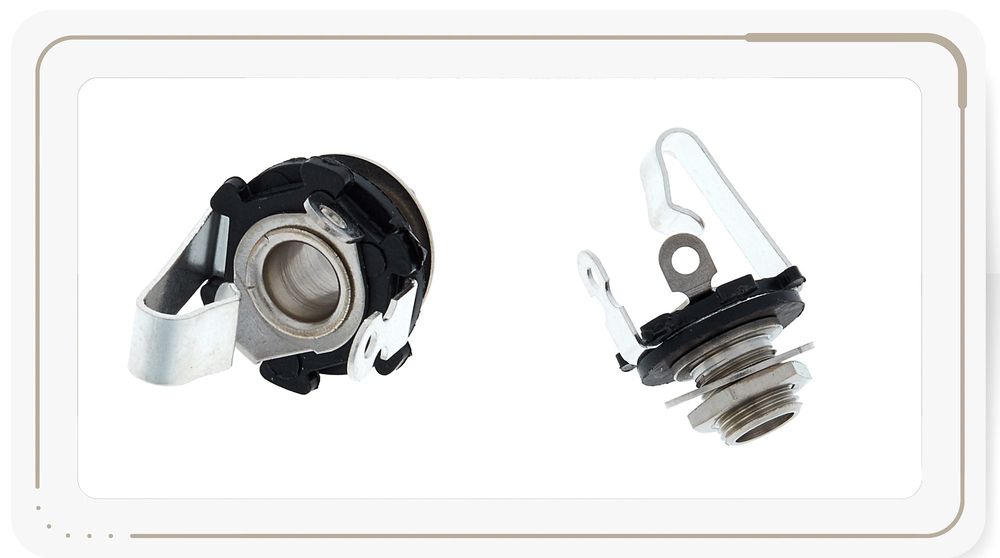

blanke Buchse
Presa jack

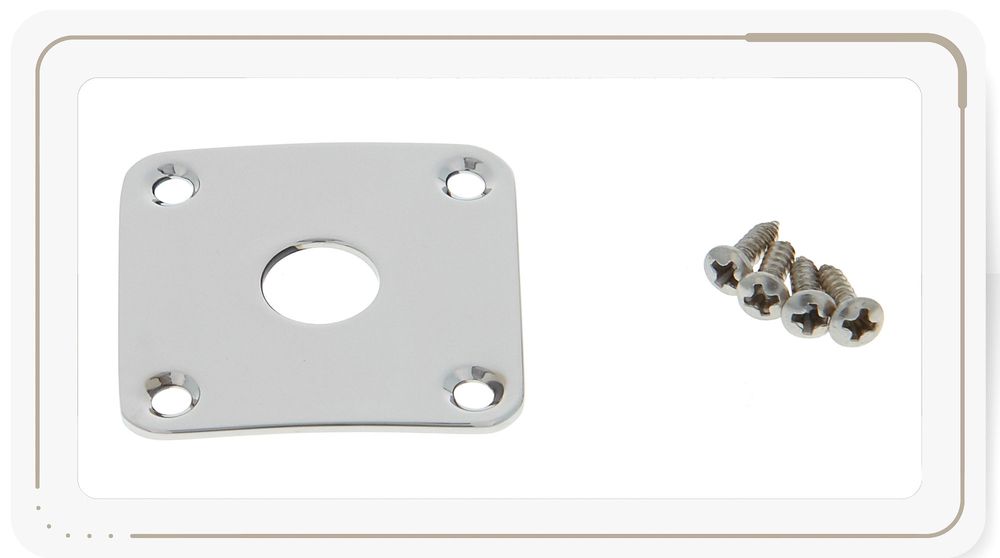

Les Paul Buchsenblech
Piastrina Les Paul

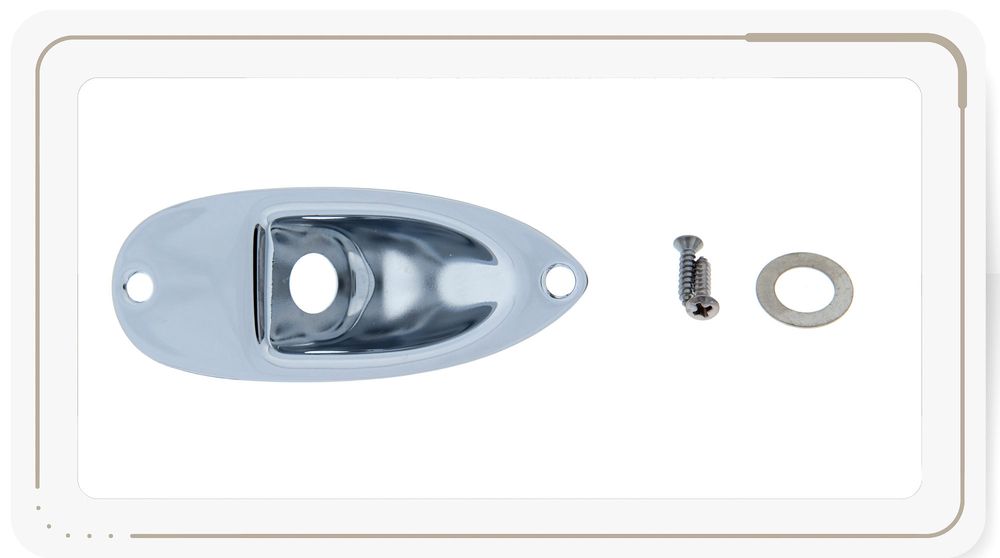

Strat Buchsenblech
Piastrina Strat

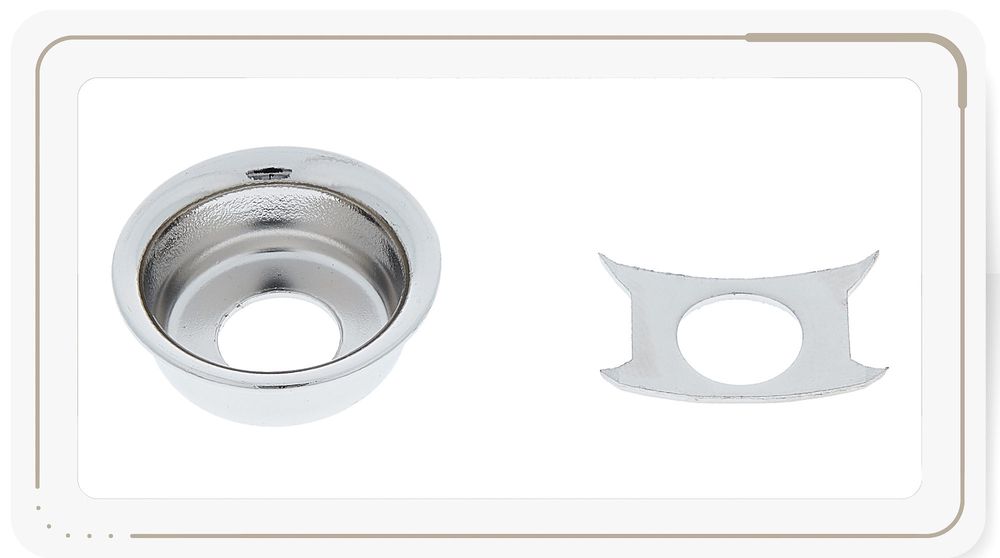

Telecaster (versenkte Buchse)
Telecaster (jack a incasso)

Jack a barile o cilindrico:

Le cosiddette prese jack cilindriche (o barile) si possono trovare anche sulle chitarre acustiche.

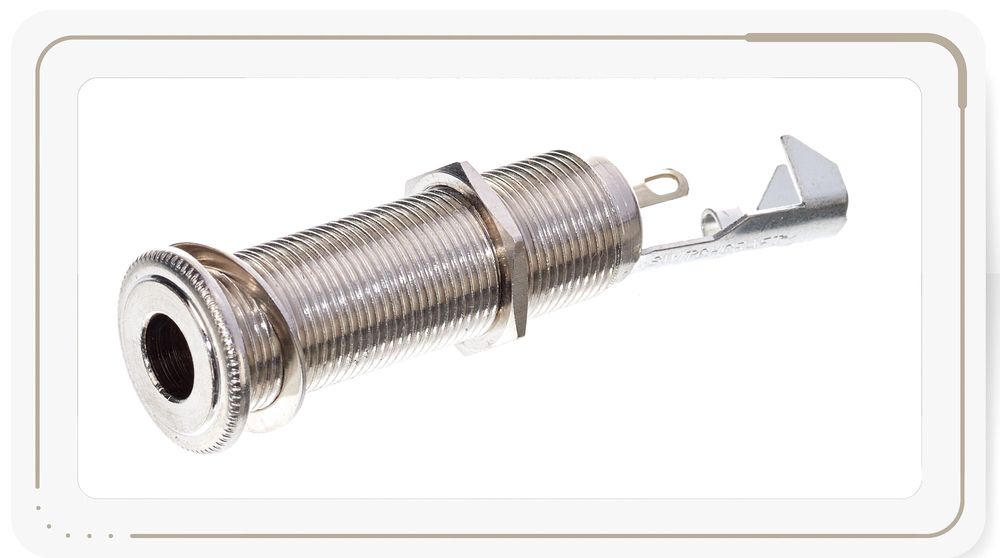

Röhrenbuchse (Barrell Jack)
Presa jack cilindrica (Barrell Jack)

In questo caso è necessario un componente più lungo per passare attraverso il rinforzo del telaio in cui è installata la presa. Anche per questi componenti si fa una distinzione tra prodotti asiatici/europei e prodotti statunitensi. Nel caso delle boccole, tuttavia, la percentuale di componenti statunitensi è significativamente più alta.

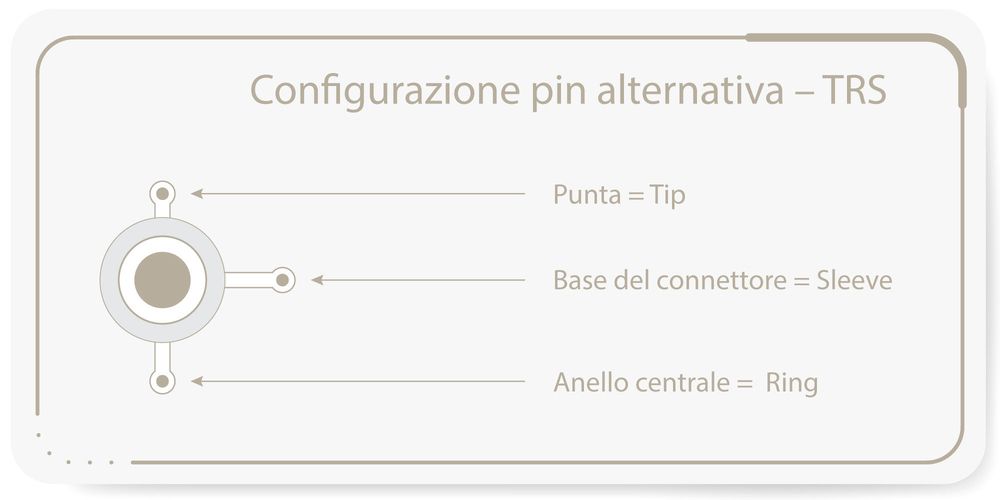

Prese jack stereo

Le prese jack sopra citate sono disponibili anche in versione stereo/interruttore per l'utilizzo con pick-up o elettronica attivi, ovvero chitarre con una batteria implementata nel circuito. L’elettronica si attiva non appena la spina del jack viene inserita nella presa e si interrompe al momento di disinserire il jack.
