7. Cavo adattatore

Ora che abbiamo imparato molto sui cavi, sulle spine e le saldature, dovremmo essere in grado di costruire da soli un cavo adattatore. Proviamoci!

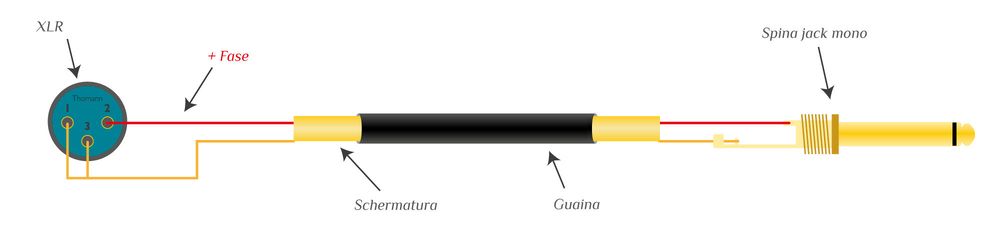

Cavo microfonico asimmetrico (sbilanciato)

Abbiamo bisogno di un connettore XLR e di una spina jack mono, oltre che di un cavo schermato unipolare.

Cavo microfonico asimmetrico (sbilanciato)

Cavo microfonico simmetrico (bilanciato)

Connettore XLR da una parte e spina XLR o spina jack stereo dall’altra, nonché un cavo schermato a due conduttori.

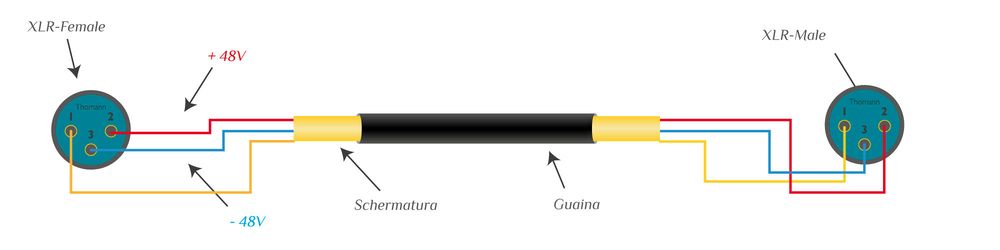

Cavo microfonico simmetrico XLR - XLR

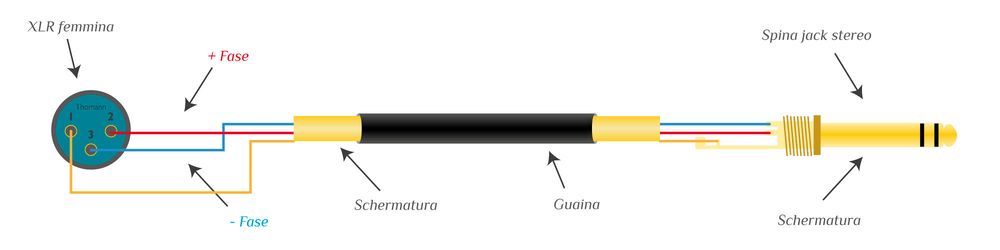

Cavo microfonico simmetrico XLR - jack

Cavo per altoparlanti/diffusori

Questi sono i cavi dove ritroverai spine jack, spine XLR e spine Speaker twist in tutte le combinazioni possibili. Dai prima un'occhiata ai collegamenti dell'amplificatore di potenza e dei cabinet o diffusori per comprendere di quali connettori hai bisogno. È inoltre necessario un cavo per altoparlanti a due conduttori dalla sezione abbastanza grande (preferibilmente 2 x 2,5 mm). Assicurati di collegarli in una condizione che non preveda cortocircuiti o simili eventi, a beneficio dell’amplificatore di potenza che starà al tuo fianco per molto tempo.

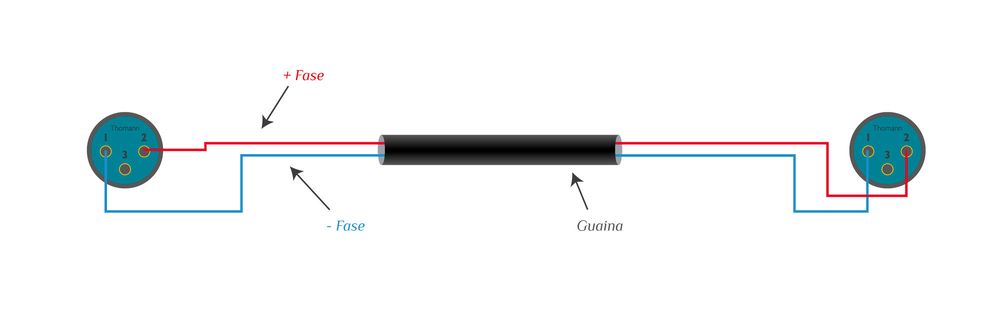

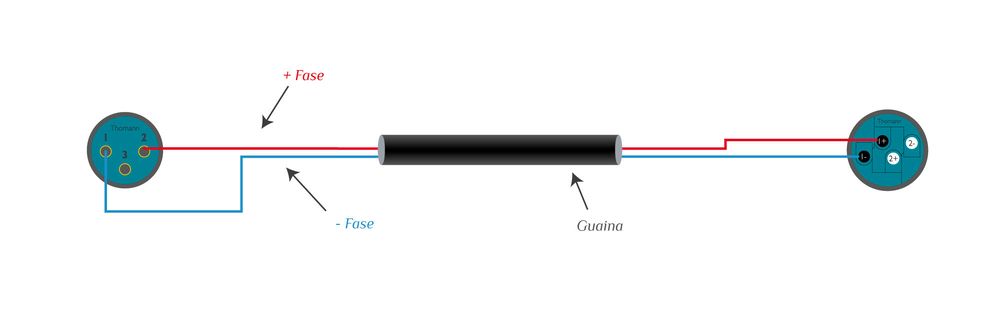

Cavo per diffusori XLR - XLR

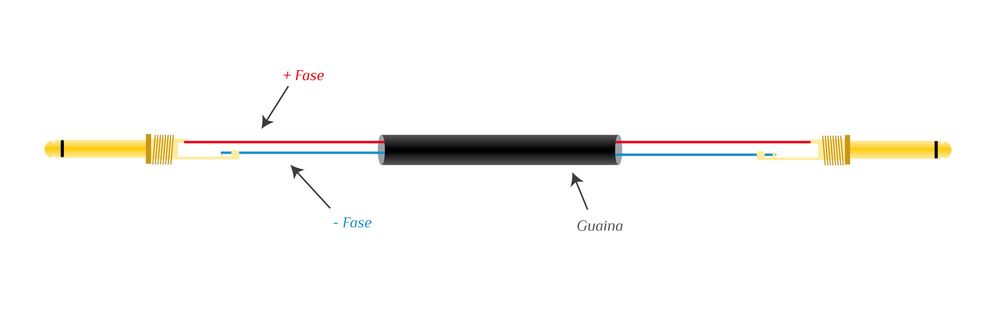

Cavo per diffusori jack - jack

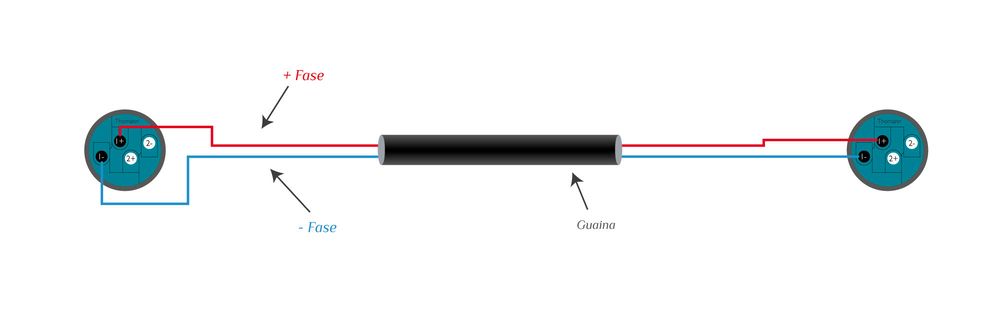

Cavo per diffusori XLR - Speaker Twist

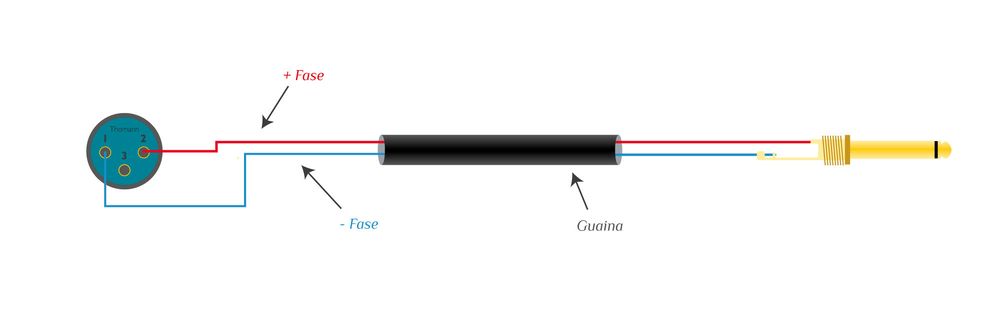

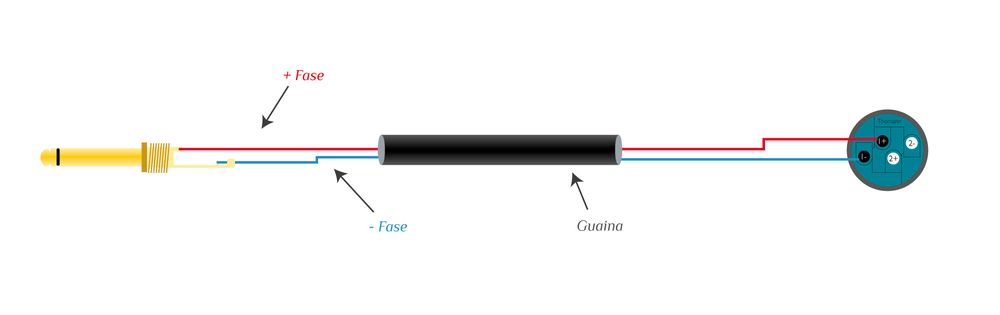

Cavo per diffusori XLR - jack

Cavo per diffusori Speaker Twist - Speaker Twist

Cavo per diffusori jack - Speaker Twist

Cavi audio

Per l’audio è necessario un cavo schermato unipolare, mentre per quelli stereo è necessaria una versione doppia (detta anche cavo Twin). La scelta dei connettori dipende dalle proprie esigenze.

Cavo audio RCA - RCA

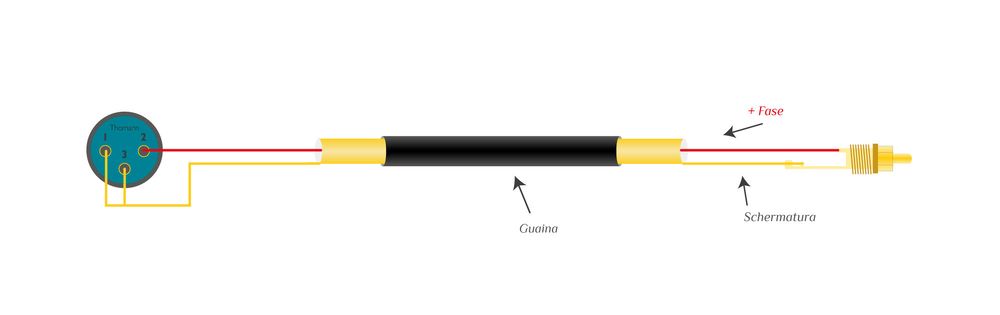

Cavo audio XLR - RCA

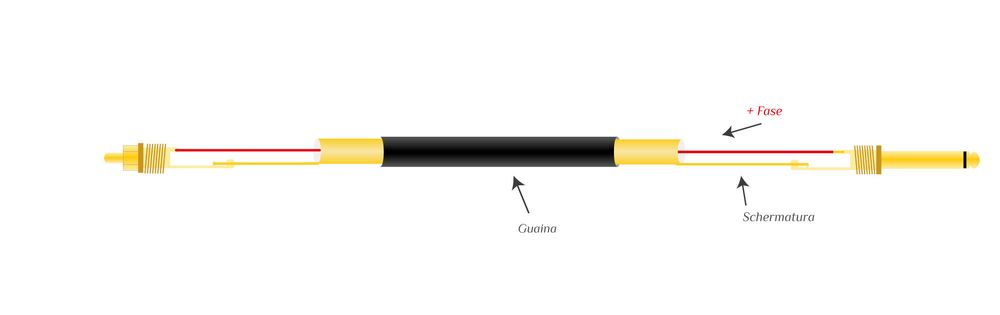

Cavo audio RCA - jack

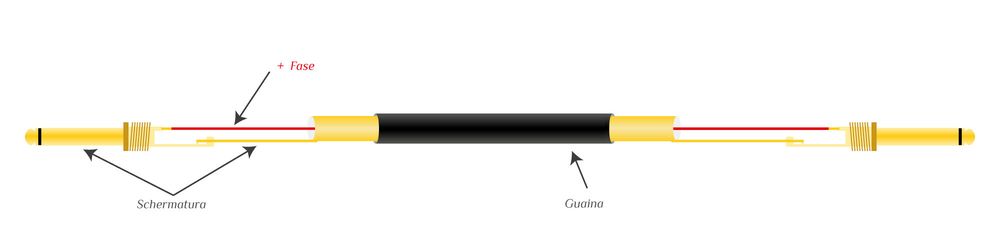

Cavo audio jack - jack

I cavi jack stereo sono solitamente utilizzati per il collegamento all’insert del mixer (ingresso e uscita come presa jack stereo) così da integrare dispositivi per effetti.

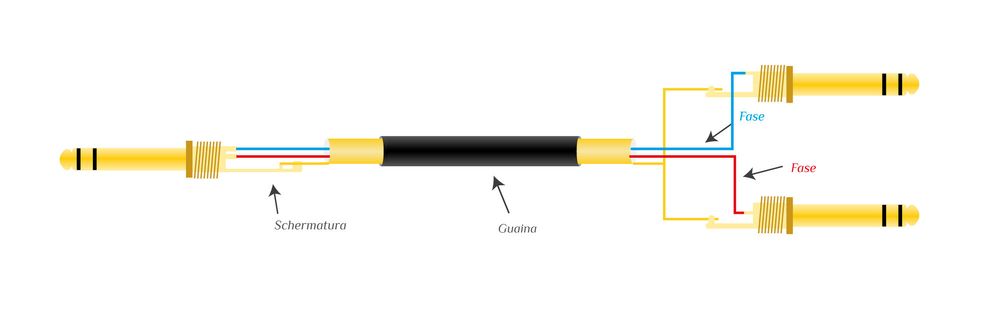

Cavo audio jack stereo - 2 jack mono

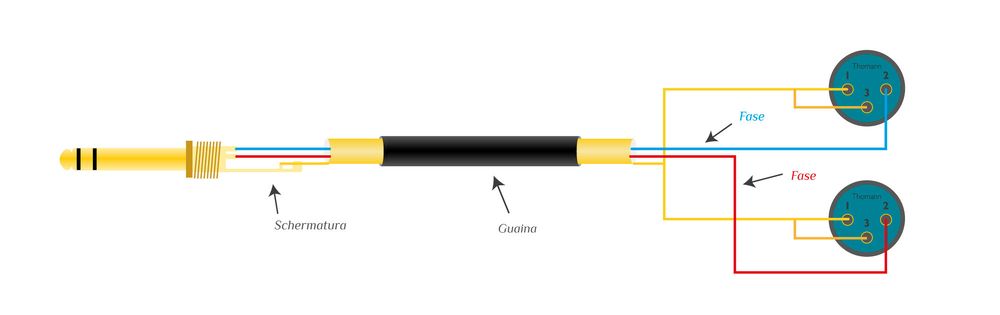

Cavo audio jack stereo - 2 XLR

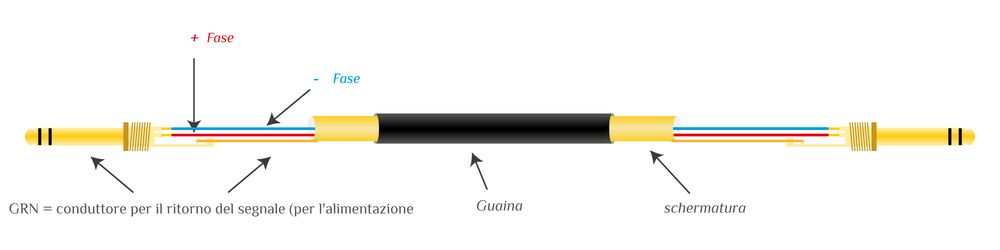

Cavo audio jack stereo - jack stereo
